Werkstatt01

Bildergalerie

Eine Auswahl von Modelleisenbahn-
Umrüstungen und Reparaturen
aus unserer Werkstatt

mit Angabe der durchgeführten Arbeiten.

zerlegte Lok vor Intellibox


HAG Re460, Spur H0

- Inspektion mit Reinigung des Modells

- Digital-Umrüstung mit ESU LokPilot V3.0 mtc und 21-Pol Schnittstellenplatine

Hag Re460 nach Digitalumrüstung



Märklin SEH800, Spur H0

- Inspektion mit Reinigung des stark verharzten Modells

- Digital-Umrüstung mit ESU LokPilot V3.0, Polbügel und Schnittstellenplatine inkl. korrigierter Motor-Entstörung

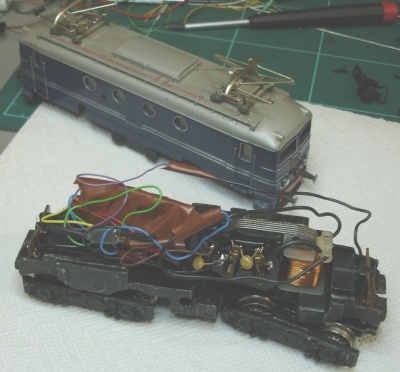

Märklin SEH800 bei Anlieferung
Zustand bei Anlieferung

Märklin SEH800 nach der Instandsetzung
... wieder Einsatzbereit !




Fleischmann Schleiflok

Schleiflok von Fleischmann piccolo, Spur N

- Inspektion mit Reinigung

- Ersatz von Verschleißteilen

- Fräsarbeiten am Beschwerungsgewicht

- Digital nachgerüstet mit Kühn-Decoder N025




Re482, Märklin / Trix Hobby-Serie, Spur H0

als Stellvertreter für die verschiedenen Ausführungen der Hobby-Serie:

BR185, BR146, Re482, Re485, "Hercules" und Privatbahn-Varianten

- Einbau unserer Lichtplatine mit warmweissen LED, Fernlicht und roten Schlußleuchten

Die Serien-Decoder sind in der Lage, diese Funktionen zu schalten. Unsere Platine besitzt eine Transistor-Logik, die das Fernlicht in Abhängigkeit von der Frontbeleuchtung ansteuert.

Märklin Hobby-Loks
3-Licht Spitzensignal mit Fernlicht unten, im Hintergrund rote Schlußlichter




Märklin BR18, Spur H0

- Inspektion und Grundreinigung

- technische und optische Instandsetzung

Märklin BR18 vorher
Zustand bei Anlieferung

Märklin BR18 nachher
wieder Einsatzbereit




Märklin 4-Achs Umbauwagen
Warmweiße LED-Lichtleiste in einem 4-Achs Umbauwagen mit RTS-Stromkupplungen.
Zusätzlich wurden Steckkontakte angebracht, die zukünftige Servicearbeiten am Waggon erleichtern.



E50 von Roco, Spur H0 (AC-Version)

- Entfernen des analogen Umschalters aus dem hinteren Führerstand

- Anpassung der Platine mit Motor-Entstörung

- Einbau eines ESU LokPilot V3.0


Im Gegensatz zum Serienmodell kann das Gehäuse nun problemlos entfernt und wieder aufgesetzt werden.
Dazu freier Durchblick im Führerstand.

Roco E50



Fleischmann BR50

Dampflok BR50 von Fleischmann piccolo, Spur N

- Getriebereinigung

- Fräsarbeiten am Beschwerungsgewicht des Tenders

- Digital nachgerüstet mit Uhlenbrock Mini-Decoder

Fleischmann BR50



Schienenbus VT98, Trix / Märklin, Spur H0

- Umbau der Fahrzeugplatinen auf warmweisse LED


Vorher:

Trix VT98, gelbe LED

Trix VT98
Bedingt durch die blaue Inneneinrichtung des Trix/Märklin VT98
wirkt die Beleuchtung im Bild etwas kälter.



Brekina KLV 20

Brekina KLV20, VW Bus Draisine, Spur H0

- Digital nachgerüstet mit Uhlenbrock Mini-Decoder

- farbliche Behandlung von Stecker und Verkabelung hinter den Frontfenstern

Brekina VW-Bus Draisine KLV 20 Front



Baureihe V60, Märklin 3065, Spur H0

- Inspektion mit Reinigung, Ersatz von Verschleißteilen und Austausch der Feldspule gegen einen "HAMO"-Polbügel

- Einbau und Neuverdrahtung einer Schnittstellen-Platine plus Entstörmittel

- Einstecken eines ESU LokPilot V3.0


Im Anschluß erfolgte die Anpassung der CV-Decoderwerte (CV = Konfigurations-Variable) auf den Fahrzeugmotor und die TELEX-Kupplungen.

Märklin V60



MLF-20 in einer Lima V188

V188 von Lima, Spur H0

- Ausbau des alten, defekten Motors

- Getriebe-Instandsetzung

- ModelTorque Umbau-Satz MLF-20 installiert
(hier mit Diodenblock für analoge Modelle)

Die Dioden dienen im Analogbetrieb zur Geschwindigkeitsreduktion,
sind bei Einsatz eines Digitaldecoders nicht nötig.




USA Trains SD40 01 Ausgebaute Drehgestellblende der SD40 vor der Bearbeitung.

USA Trains SD40,  02
Verschleißsichere Verlegung der Stromversorgung hinter den Kontakten

SD40-2 Santa Fe von USA-Trains, Spur G / IIm

mit Serienfehler ab Werk:
In jeder Kurve schleifen die Räder an Lötstellen und Kabeln bis zum Ausfall.


- Zerlegung der Fahrwerke

- komplette Neuverdrahtung unter Berücksichtigung der beweglichen Teile

USA Trains SD40
Wieder im Einsatz !




Re465 bei Nacht
Märklin Re465, umgerüstet mit reinweißen LED. Roco-Wagen (303mm) mit warmweisser LED-Lichtleiste



Holz-Waggon
Schwedischer Holz-Waggon der SJ (Märklin H0) ohne / mit nachgerüsteter, gelber LED-Lichtleiste und 1-polig stromführender Kupplung




Diese Seite wird mit weiteren Beispielen ergänzt.
