Bahndoktor Modellbahnservice 53359 Rheinbach Modellbahn-Service
Dirk Gardemann e.K.

Gelbe LED an modernen Lokomotiven bereiten Ihnen Kopfschmerzen ?

Sie benötigen fahrzeugspezifische Platinen für Normstecker oder Beleuchtung ?

Sie träumen von kugelgelagerten Motorwellen ?

Ein Klick auf das Thema führt Sie an die entsprechende Stelle auf dieser Seite:


LED-Leiste warmweiss, 230mm für H0 und TT

E-Modell, LED-Lichtleisten weiss, warmweiss oder gelb zum Einbau in Personenwagen:

LED-Leiste warmweiss in Märklin Doppelstock-Wagen
LED-Leuchtstab LX-U für die Spurweiten H0 und TT mit 16 LED - 15,90€ (alle Farben).

Ausführungen LX-M für Märklin 28cm Abteilwagen und LX-R für Roco 1:87 Abteilwagen mit getrennt regelbarer Gangbeleuchtung, 18 bis 21 LED schon für 18,90€

(Preise inkl. 19% MwSt)

Geeignet für Analog, Digital, Gleich- oder Wechselstrom. Gleichmäßige Ausleuchtung ab 6 bis 25V Betriebsspannung, kurzzeitig bis 30V. Stromverbrauch <45mA.

LX-U ab sofort auch mit integriertem DCC-Digitaldecoder und verschiedenen Möglichkeiten wie "Leuchtstoffröhrenflackern" oder "hell / dunkel Umschaltung" für 17,90€.

Hochwertige, industriell gefertigte Qualität mit "Flackerschutz" und Anschlußmöglichkeit für Gold-Cap Speicherkondensator zur Überbrückung von kurzen Stromausfällen.
Ausschnitt
Alle LED-Leisten sind mit Poti in der Helligkeit einstellbar! Den Produktkatalog können Sie mit einem Klick auf die Grafik öffnen.

Selbstverständlich bieten wir einen Einbau-Service an, auf Wunsch mit stromführenden, 1- oder 2-poligen Kupplungen von RTS/Märklin oder Profilux (Basis Fleischmann Profikupplung). So ist nur ein Wagen zur Stromversorgung nötig, was einen leichteren Lauf des Zuges bewirkt.

LED-Leiste warmweiss in Roco 1:87 Wagen
LED-Lichtleiste LX-U warmweiss in einem Roco-Waggon, Maßstab 1:87, 303mm. Ausleuchtung bis in den Einstiegsbereich.

Weitere Beispielbilder sind in der "Galerie" zu sehen.


Einbausätze zur Remotorisierung von Fleischmann- oder alten Lima-Lokomotiven:

Leider nur noch Abverkauf vorrätiger Artikel, der Inhaber der Firma ist verstorben.

ModelTorque (Blackburn/Australien) verfügt jetzt über eine Lösung für das Ersetzen von alten Lima-"Pancake" und Fleischmann-Motoren. Diese neuen Bausätze sorgen mit ihren 5-poligen Ankern für einen deutlich ruhigeren Lauf. Sowohl analog, als auch im Digitalbetrieb. So laufen selbst diese älteren Lokomotiven ohne zu ruckeln mit Rangiergeschwindigkeit.

Probleme beim Decodereinbau durch direkte Kontaktierung des Motorschilds mit dem Chassis werden hierdurch auf einfachste Weise gelöst. Der Hersteller gewährt 5 Jahre Funktionsgarantie!


ModelTorque Re-motor Kit MLF-20
ModelTorque MLF-20 Re-motor Kit in einem Lima Diesellok-Drehgestell
ModelTorque Re-motor Kit MLF-55
MLF-55 Re-motor Kit in einem Fleischmann E10 Drehgestell

MLF-55: Umbau-Motorsatz für Fleischmann mit Dreipunktbefestigung
MLF-20: Umbau-Motorsatz für Lima

In Vorbereitung:
MLF-51: Umbau-Motorsatz für Fleischmann mit Zwei-Punkt Motorbefestigung

Preis jeweils 34,90€ inkl. MwSt.

ModelTorque Re-motor Kit MLF-55 und MLF-20

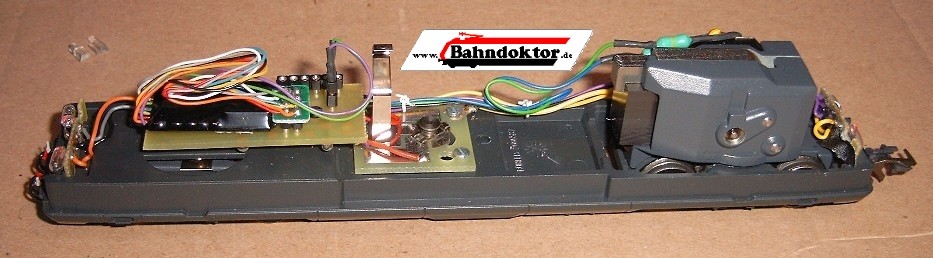

Die etwas umfangreichere Digitalisierung einer HAG Re465:

Nach Durchsicht, eventuell nötiger Reinigung der Lok und passender Motor-Entstörung mit Drosseln und Kondensator, erfolgt der Einbau einer speziellen Platine mit Normstecker und Ansteuerungslogik für:
HAG Re465

Dazu Umbauten an den Lichteinsätzen:
Beim Original sitzen die roten Lichter ganz außen, warum sollten sie im Modell also woanders leuchten?

Lichteinsatz 1 Lichteinsatz 2

In Abhängigkeit von Fahrlicht und Fahrtrichtung sorgt die Transistor-Logik der Zusatzplatine dafür, das mit nur einem Funktionsausgang des Decoders das rote Schlußlicht, Fernlicht vorne und Fernlicht hinten geschaltet werden können.

Nach der Verdrahtung des Gehäuses schaut es dann an Lokseite 1 so aus:

Stirnbeleuchtung (F0)
Scheinwerfer

Stirnbeleuchtung(F0)+Fernlicht(F2)
Scheinwerfer plus Fernlicht

rotes Schlußlicht(F2an/F0aus)+zugeschaltete Führerstandsbeleuchtung(F1)
Rotes Schlußlicht bei abgeschalteten Scheinwerfern
(Führerstandsbeleuchtung extra zugeschaltet)

Schlußlicht weiß(F0)
Rücklicht nach schweizer Standart

An Lokseite 1 vorhandene Schaltmöglichkeiten: (mit "F0", "F1" und "F2" sind die Funktionstasten bezeichnet, die in diesem Fall benutzt wurden) Entsprechend sind an Lokseite 2 Licht, weißes Schlußlicht und Fernlicht möglich. Die Normsteckerplatine wurde auf Wunsch so für diesen Loktyp entwickelt. Als Decoder wurde ein ESU-LokPilot1 verwendet. Bedingt durch die 8-polige Schnittstelle sind schnell andere, oder heute aktuellere Decodermodelle, durch einfaches Umstecken verwendbar.




Miniatur-Kugellager 1,5x4x2
Miniatur Rillenkugellager als Ersatz für Gleitlager:

Zum Einsatz kommen ausschließlich Markenkugellager ( SKF ) mit beidseitiger Abdeckung gegen Verschmutzung.
Zur Verfügung stehen die Formate (innen/außen/Breite):

- 1,5x4x2mm für z.B. Märklin
- 2x5x2,5mm Für z.B. HAG, Märklin

Bei Loks mit Trommelkollektor der Firma Märklin ist der Austausch getriebeseitig sogar ohne Bohr- und Fräsarbeiten möglich, bedingt durch Toleranzen im Fahrgestell ist eventuell eine Verklebung erforderlich. Nach der Umrüstung dürfen die Getriebe nicht mehr komplett in Reinigungsbäder eingetaucht werden, die "Lebensdauerschmierung" würde ausgespült.




Vorschau:

Weitere Platinen mit anderen Möglichkeiten werden schon im Laufe des Jahres nach und nach für verschiedenste Modelle angeboten. Der Vorteil liegt in einfacher Austauschbarkeit der verwendeten Decoder. Für den Fall eines Austauschs aufgrund eines Defekt oder technischer Neuerungen, sind dann keine Lötarbeiten mehr nötig. Oft kann die Platine wie im obigen Beipiel als sichere Auflage für den Decoder dienen.
Es folgen Tauschsätze mit warmweißen LED zum Austausch gegen Serienprodukte mit meist unschönem, gelbem Licht. Einige Fahrzeuge (z.B. der Märklin Hobby-Serie) erhalten hierdurch sogar ohne Decodertausch eine Aufwertung, da rotes Schlußlicht und auf Wunsch sogar fahrtrichtungsabhängiges Fernlicht angeschlossen werden können.
Diese Lichtplatinen sind noch für dieses Jahr in Vorbereitung. Optional auch als kompletter Satz mit auf das Fahrzeug abgestimmter Normstecker-Platine, damit nach Belieben ein hochwertigerer Decoder zum Einsatz kommen kann.


Hier eine Platine (vorläufiges Handmuster) für die Märklin-Baureihen 101 und 152:
Warmweißes Licht, Fernlicht und rotes Schlußlicht, alles fahrtrichtungsabhängig anschließbar.
Lichtplatine für Märklin BR 101...

Einige Fahrzeuge, wie z.B. Schienenbus oder neuere BR460... mit gelben LED, können von uns direkt auf warm- oder reinweiße LED umgebaut werden.

vorher / nachher
